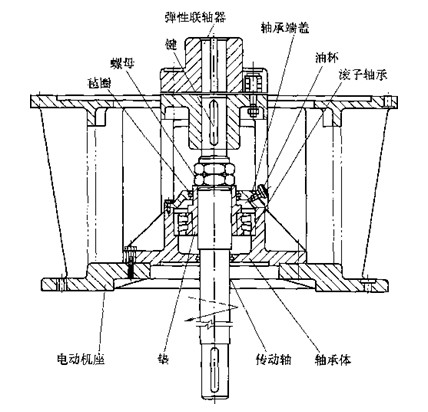

當配套電動機與泵的轉速一致時，一般采用直接傳動。如立式電動機傳動裝置結構圖所示為電動機驅動的中、小型立式軸流泵直接傳動裝置。電動機安裝在機座上，泵和立式電動機由一根中間傳動軸連接。傳動軸一端由彈性聯軸器連接，電動機座內裝有軸承體，內有調心球軸承和推力軸承。泵運行時，全部推力都經推力盤傳至推力滾子軸承上，由推力軸承承擔，電動機不承受軸向力，泵轉子的軸向位移，可借助軸承體上的螺母來調節。
立式電動機傳動裝置結構圖
