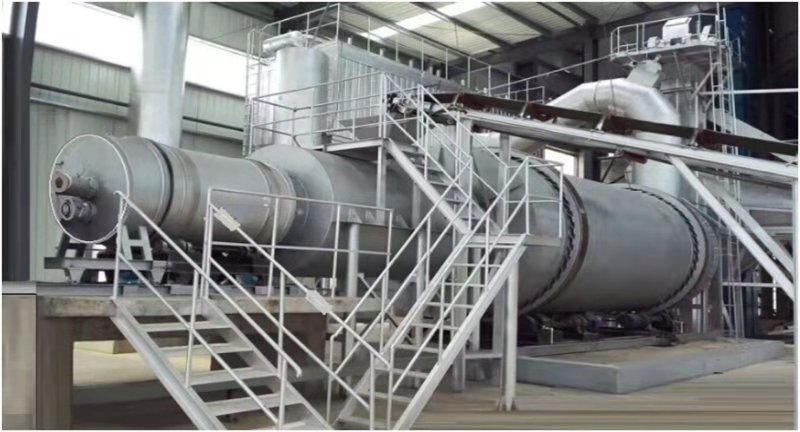

高效组合式三筒烘干机该如何安装与调试！

来源：未知发布时间：2020-11-26 16:11:56 浏览0次

1、首先：烘干机的安装应严格按上装配图和基础图的要求规范施工，烘干机安装前，应对其零部件及其辅佐件，一律清查，清擦，清理干净。

2、然后：由于烘干机是长体大型设备，因此安装时应按此顺序和方法进行：

（一）划基础线：在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑　机座安装后不被遮盖。

（二）安装底座与拖轮：铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。

（三）安装筒体及滚圈：先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。

（四）安装齿轮：安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格。

（五）安装小齿轮、减速机、电机。根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位置。

（六）安装齿轮罩：使其与齿轮的边缘距离匀称。

3、最后：上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建

设计的有关规定进行。
与灌浆有关的安装复查，调试工作同步进行，以确保烘干机的安装质量。
